隨著煤炭綜采技術的不斷成熟，采煤裝備可靠性不斷提高，以及信息化技術在煤礦的廣泛應用，實現煤礦井下工作面少人、無人化開采已成為行業發展的必然趨勢。不斷提高刮板輸送機元部件機械可靠性的同時，需實現信息化升級，通過信息融合管控技術，在關鍵零部件的健康監測、運行姿態自主控制等領域取得突破。刮板輸送機是煤礦井下綜采工作面的主要運輸設備，隨著煤炭開采技術現代化的發展和可控變頻調速技術的推廣應用，刮板輸送機的機械結構和驅動技術越來越完善，自動化水平和主動控制精度也越來越高。雖然在電機、減速器、鏈輪軸組、刮板鏈等易損壞的高故障零部件加裝了狀態監測和壽命預估系統，但從整體上來看，刮板輸送機還遠未實現智能化，尚未建立起完整的閉環信息感知系統；目前僅能實現幾個關鍵點的故障預警，且刮板輸送機的調速控制理論研究尚不完善，控制精度仍需進一步提高。

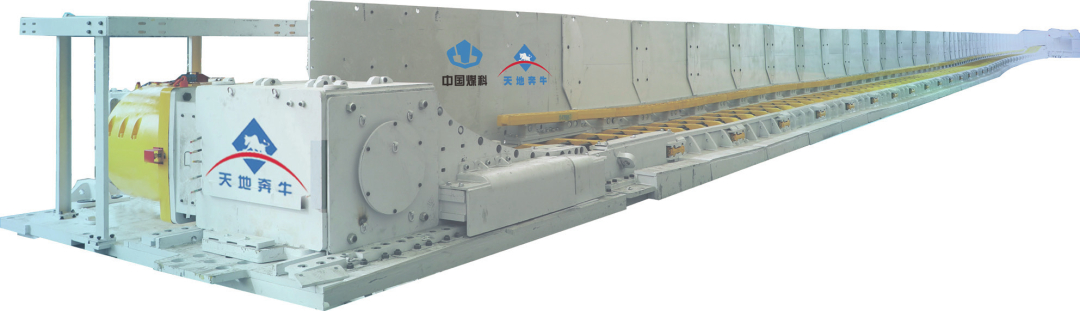

　　21世紀初期，我國刮板輸送機行業已從過去對進口刮板輸送機進行研究借鑒，來提高國產制造水平的階段進入了自主創(chuàng )新研發階段，研發了具有自主知識產權的智能控制刮板輸送機。2010年，礦用高壓變頻拖動技術及產品開始在國內重型、超重型刮板輸送機上進行應用，實現了設備可控軟啟動及多點驅動平衡控制；2014年，天地奔牛實業集團有限研制出行業內首套基于多參數、分級調速的智能控制刮板輸送機，該套設備通過激光雷達圖形掃描、電機轉矩監測、采煤機裝載量檢測等多個信號源作為輸入條件，綜合判定刮板輸送機的實時裝載量；該套智能控制刮板輸送機采用四級程序控制增減速算法改變其運行速度，并采用人工示教建立初始控制模型，實現了刮板輸送機可根據實時裝載量進行物料輸送速度的準確調整；2015年4月，基于多參數、分級調速的智能控制刮板輸送機在國能寧夏煤業集團梅花井煤礦投入使用；2016年10月，在國能寧夏煤業集團梅花井煤礦的開采工作面完成3 000 m的推進，原煤產量800萬t，期間輸送機的刮板、接鏈環、鏈輪軸組均沒有更換，關鍵零部件磨損明顯減小，功耗降低10%~15%，磨損降低25%~35%，壽命延長1.20~1.44倍，環節手藝及現存問題為梅花井煤礦帶來了顯著的經濟效益。

　　目前，煤炭行業各制造廠家開始關注刮板輸送設備智能控制技術的研究，并協同礦用變頻驅動產品開發和煤炭企業，不斷對刮板輸送機設備智能控制技術相關產品進行應用試驗、不斷優化完善相關技術產品。刮板輸送設備智能控制技術已成為智能化采煤工作面設備配套的基本要求。此外，歐美國家刮板輸送機智能控制技術已從初的只采用變頻一體機進行軟啟動的單一控制方式，轉為重視變頻技術產品的調速應用。如JOY的OptiDriveAFC自動控制系統，該更強調在實現生產節能降耗、提高產品使用壽命的同時，實現刮板輸送機鏈條和負載的適應性控制。

　　刮板輸送機采用智能調速控制后，在保證設備工作能力滿足使用要求的同時，減少了刮板輸送機的運轉里程，降低了電量消耗，有效降低了設備磨損，延長了使用壽命；此外，智能調速控制技術也減輕了部分井下勞動者的工作強度，實現部分崗位少人或無人值守，減少了煤礦開采實際的井下作業人數。但由于刮板輸送機惡劣的工作環境和運行狀況，目前國內多數煤炭企業在建設智能化采煤工作面時并沒有要求刮板輸送機完整配備各項功能，仍以實現對設備的運行狀態監測、鏈條張力的自動控制為主。

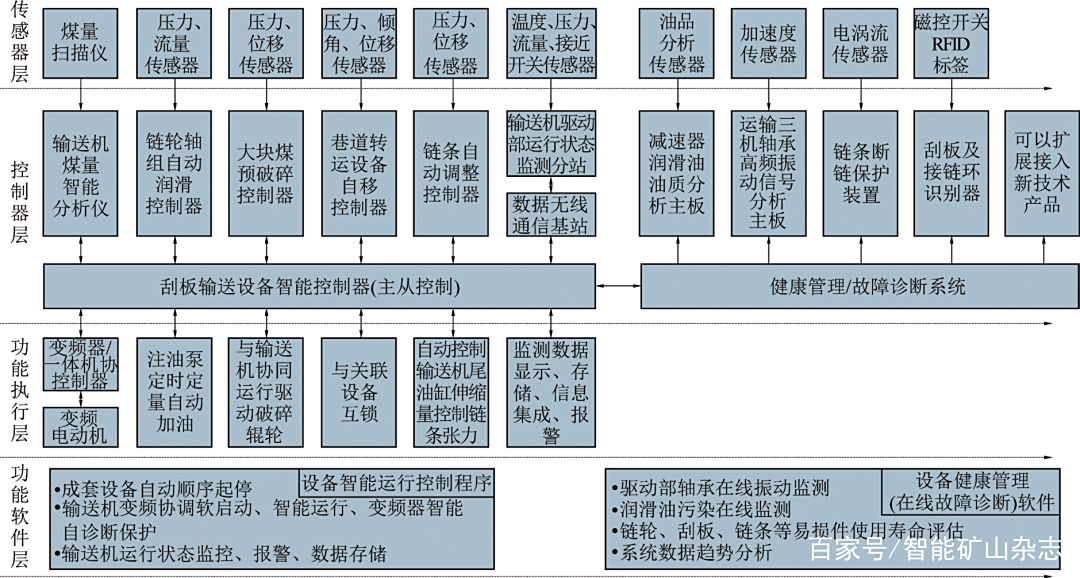

　　個功能。刮板輸送機智能控制系統中包含若干子系統，可實現不同的功能。在實際使用中，對于刮板輸送機智能控制，起關鍵作用的是工況感知系統、智能調速系統和健康管理系統；各系統通過自身通信網絡(luò )將數據傳輸到智能控制平臺，實現刮板輸送機的可控軟啟動、鏈條張力主動調控、多驅動點功率協調、智能變頻調速、低速檢修狀態保持、關鍵零部件健康診斷及剩余壽命預測、多設備信息融合協同控制等功能，在保證滿足工作面生產能力需求的同時，可有效降低設備空轉時間和損耗，節約能源，提高工作面生產效率。刮板輸送機的智能控制是指通過對驅動系統力、速度、加速度的主動干預和調控，使刮板輸送機在啟動、停車，增減速、恒速，輕、重、超載等不同運動或負載狀態時均能保持較高的效率和較好的狀態，從而提高煤炭輸送效率，減少設備故障和無效磨損。

　　刮板輸送機工況感知系統采用多源信息融合技術，實時感知設備運行時各相關傳動部件狀態疊加后的矢量化信息，為刮板輸送機智能監控系統的可靠運行提供基礎。工況感知系統通過狀態分析模型或比對歷史數據庫等方式，判斷關鍵零部件的健康狀態，并可向用戶提供刮板輸送機的剩余有效使用時間，同時向用戶提供本地報警和數據上傳服務，并在刮板輸送機出現故障的早期或故障前提醒用戶及時介入進行處置，從而降低事故發生的概率和維修時間及成本。

　　采煤工作面所有裝備的信息系統都是集成信息網絡(luò )的一部分，只有將其合并在一起，相互支撐、相互印證才能有效提高工作面信息采集的準確度，保證所有數據的置信度，為工作面信息系統的有效運行提供基礎。

　　在刮板輸送機煤量實時掃描技術的研究基礎上，卸車機通過綜合采煤機、刮板輸送機的相關參數，確定了刮板輸送機瞬時煤量和平均煤量的計算方法，并結合物料實際輸送效果建立智能煤流控制模型。同時，智能調速系統根據刮板輸送機實際裝載量及后級設備的輸送煤量得出載荷與鏈速的關系，確定調速策略，實現刮板輸送機、轉載機的高效智能控制。

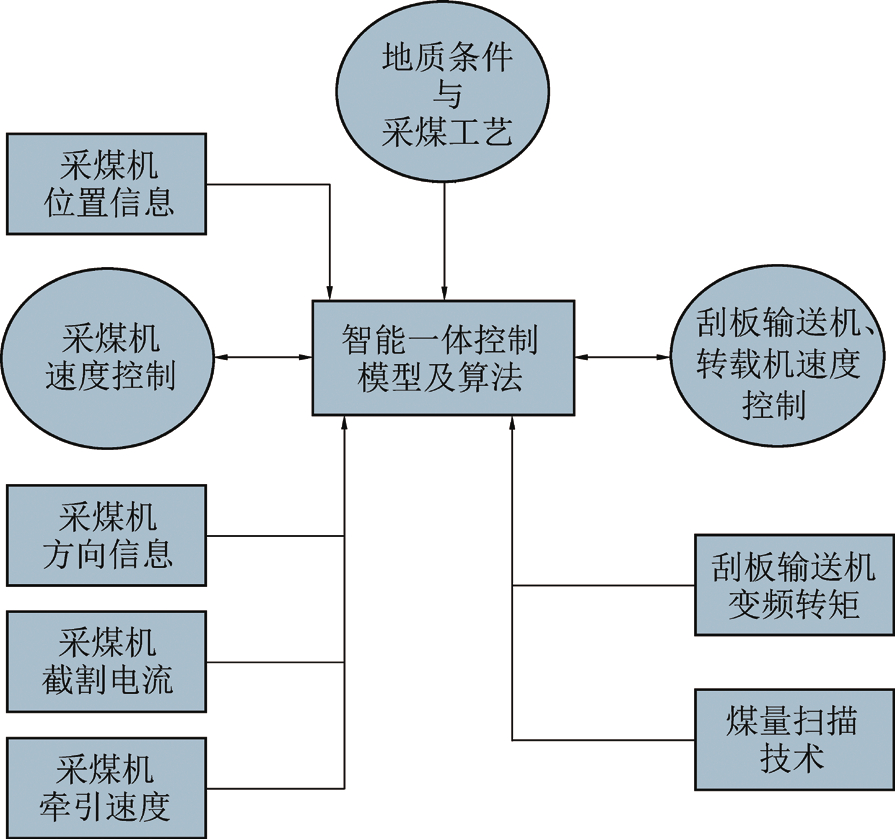

　　刮板輸送機的自動調速控制技術的實際應用效果與各參數權重取值有較大關系。初國外某基于其技術優勢，提出了基于變頻器的直接轉矩控制技術，設想通過采集刮板輸送機電機的轉矩參數，結合檢測轉載機上的輸出煤量來控制刮板輸送機的鏈速，但對于刮板輸送機，這樣的控制并不能滿足需求，且控制器只做到了3檔的分級調速；由于采煤機的位置信息容易丟失，且在實際使用時智能控制器也可能與采煤機沒有實現可靠的信息交換，當刮板輸送機轉矩對應在低速檔時，采煤機在機頭割三角煤時會(huì )出現機頭堆煤溢煤的情況，所以在實際使用時，需要準確獲取采煤機的實時位置信息。通過刮板輸送機智能控制系統綜合其他信息，可以計算出某一時刻采煤機理論上的瞬時落煤量和刮板輸送機整機的煤流覆存量，將這2個參數綜合后與刮板輸送機輸出轉矩對應的理論負載比較得出實際負載情況，刮板輸送機智能控制多源信息需求情況如圖3所示。

　　研究表明，智能調速系統可完成相對準確的調速控制，目前控制器可實現5檔調速控制，調速控制更加精細化。通過對多套智能刮板輸送機應用總結，前期在不控制采煤機速度的情況下，根據刮板輸送機平均采煤量，結合采煤機不同位置及自身負載判斷，實際刮板輸送機智能運行的調速范圍為額定速度的50％~100％，可降低刮板輸送機20％~30％的自身機械損耗。另外，通過調速控制可使刮板輸送機實現物料少慢運轉，物料多快運轉；通過轉矩、加速度控制可降低刮板鏈受到的載荷，尤其是沖擊載荷；通過調速控制可有效降低刮板輸送機磨損和斷鏈故障概率，據統計，通過智能調速控制后，刮板輸送機使用壽命將延長20%~35%，首年度配件使用量降低50%以上。

　　由于刮板輸送機自身的結構特點以及刮板鏈長距離的工作運行模式，目前國內礦用刮板輸送機只在減速器、電機、鏈輪軸組等少量部件上配置了多種專用傳感器，由工況監測系統將處理后的信息發送至設備健康管理系統。澳大利亞聯邦科學與工業研究組織曾研究設計出可對刮板鏈組進行實時、在線監測的鏈條張力測量傳感器。目前，我國還在研發用以支持刮板輸送機鏈條健康管理的相關技術產品。健康管理系統實時感知基于時間維（工作時長）和負荷維（工作強度）的刮板輸送設備運行狀態矢量信息，對工況數據進行記錄存儲及分析處理，采用基于多信息互檢、融合技術，通過集成經驗數據和故障推理算法的數學模型運算，為用戶提供故障預警、處置意見和維護保養建議，用戶可以此為依據，更快、更安全地處理設備故障；同時，可根據關鍵零部件等效壽命的測算數據提示，提前儲備相關配件，實現配件庫低庫存動態管理。健康管理子系統是一個需要精準設計計算、關鍵指標提取、檢測檢驗知識，以及使用經驗、歷史數據分析等多種知識、技術的復雜預測系統；健康管理子系統應用模擬仿真、人工智能、大數據分析等技術，融合一個或多個行業專家積累的知識、經驗及邏輯推理，模擬專家做決策的過程來解決設備的典型故障。此外，由于井工裝備的標準化程度低，不同機型的數據差異較大，井工環境復雜多樣，煤機裝備的基礎數據積累量少等原因，煤機裝備中能利用健康管理系統準確識別故障、預測壽命的零部件數量不多，因此，限制了煤機裝備可靠性進一步的提升。

　　精準、詳實的數據是提高刮板輸送機控制精度和置信度的基礎。只有增加刮板輸送機工況信息采集密度、細化信息顆粒度，以及與刮板輸送機前、后端（環境數據、采煤機數據、輸送機數據）煤機裝備保持信息的實時無縫交互，才能提高刮板輸送機的智能化控制水平。而現實情況是，大部分煤礦井下環境差，信息采集、傳輸系統的可靠性和耐用度不能滿足使用要求；工作面設備、通信系統由多個供應商分別提供，信息網絡(luò )整合不到位，數據的可信度低；且未對工作面設備的數據標準、電磁兼容、數據共享提出要求，無法形成可信的數據池等。上述問題導致工況感知系統不能發揮出其應有作用，限制了智能技術的長期、穩定、可靠的應用。

　　井工煤機裝備智能化應以工作面整體效益化為目標，刮板輸送機智能化的目標也應與之一致。在刮板輸送機性能允許的邊界內，刮板輸送機首先需要滿足工作面效益的目標，接受外部控制，而不能以自身化運行；要實現工作面化控制，需有一套高于工作面單機控制的上層控制系統，協調各煤機運行。

　　理想的工作面多機智能協同系統，應基于工作面安全、效益、產量目標等設定參數，向各個煤機發送基于時間同步（規定的時間達到規定的運行狀態）的指令信息，各單機判斷該指令是否在控制界限內然后執行。在實際應用中，由于缺乏整體規劃及統一的數據平臺，且煤機裝備信息化水平參差不齊、接口兼容性差、信息編碼不統一、沒有明確的層級控制關系等問題，導致工作面效益化無法實現。井工開采裝備是個協同作業群，每個煤機裝備需要其他裝備提供相關的工況及運行參數；此外，由于部分供應商不對外開放通信接口，造成了煤機裝備重復采集相同的數據或無法獲取高質量數據，從而導致數據質量差、無效數據多、通信阻塞、延時長等諸多問題。要解決上述問題，需將工作面生產作為一個完整的組織體系進行研究，由上至下定義整個體系的架構、邏輯、優先級及控制權等。

　　缺乏對智能決策系統的研究，卸車機導致無法形成有效的大數據平臺，數據復用度低。由于各個煤礦的地質條件及開采工藝等差異較大，不同煤礦對刮板輸送機的工作方式及評價標準認識不統一，造成刮板輸送機智能決策系統在A(yíng)礦學習與訓練后形成的自主分析與決策知識無法復制到B礦，即使是少量工況相似度較高的煤礦，由于使用了不同的煤機組合（供應商不同）等原因，不能直接復制決策系統；每開采一個新工作面，都需重新學習刮板輸送機的智能決策系統，并且需要經歷較長的人工干預期。

　　煤礦開采是一個復雜的過程，包括片幫、冒頂、切割或破碎矸石、頂底板處置等突發且不可控的因素，上述因素均會(huì )對刮板輸送機的可靠性及穩定運行造成影響。目前，尚無可靠的技術手段來準確預測上述突發情況，且刮板輸送機的控制系統尚不具備應對上述問題的能力。

　　煤炭智能化開采尚處于初級階段，大部分煤礦企業還未做好充分準備。雖然我國目前已實現了600多個工作面的智能采掘，但其綜合信息化和智能設備的使用、管理、保障能力還有待提高，且作為信息化和智能化建設的基礎，相關專業的技術人才缺口巨大；此外，智能化設備和信息化系統可靠性低、未明晰的問題多、分刮板輸送機警能節制可參考的處理經驗少，亟需一支高技能、高素質且強有力的運維團隊長期扎根生產一線，在實踐中不斷磨合、催熟新技術的應用，以及不斷提高系統成熟度和功能適配性。目前的情況是，煤炭開采屬于高危工作，工作環境差、勞動強度高、人才吸收能力弱，況且信息化、智能化方面的人才屬于稀缺人才?；谏鲜鲆蛩?，造成煤機裝備智能化在推進和實踐的過程中，運維隊伍能力差，對智能化開采設備認識不到位等問題，從而導致智能裝備使用效果差，遲滯了煤機裝備智能化技術的發展。

　　煤炭開采智能化雖在多個技術方向上取得了一系列突破性成果，但同時也造成了各自為戰，本就稀缺的專業技術力量存在更加分散，技術規劃和標準散亂，數據共享性和通用性差等問題。亟待集行業之力，聚焦于部分工況條件好、基礎工作扎實、管理優秀的現代化優質煤礦，集合業界優秀人才，從頂層設計、標準規范、卸車機架構規劃、采煤工藝設計、設備配置等方面全局制定藍圖；組織優秀的實施、服務團隊，熟悉工作面生產全流程，做好每一步的實踐工作，才有可能使煤炭開采智能化技術得到發展。

　　目前刮板輸送機感知技術多為工況狀態感知，且僅限于減速器、電機、鏈輪軸組、刮板鏈等少數關鍵元部件，不能夠完整地反映出刮板輸送機的實時狀態。未來將在刮板輸送機全姿態感知技術方面進行研究，結合無線感知技術、視覺感知技術及物聯網技術等，在提升數據準確性的同時，提升專業化信息采集的顆粒度，將刮板輸送機絕大部分重要零部件的運行及健康信息納入感知系統。未來還將進一步研究專用傳感器以檢測刮板輸送機的走向、傾角、錯口量等參數，以及綜合采煤機位置、導向、截割軌跡，以及支架的位置、傾角、推移缸位移等信息，實現配套“三機”的自動化協作，使刮板輸送機S彎或調直、采煤機進刀、支架對齊等動作不再需要人工干預。未來，刮板輸送機全姿態感知技術將為整體工作面的智能化集中控制及智能決策提供更加完善和更高精度的底層數據支撐，使刮板輸送機智能輸送系統更加準確、高效、穩定。

　　未來，刮板輸送機智能輸送系統將把完善數字化網絡(luò )平臺相關功能、提升數據傳輸容量及傳輸速率作為重點研究對象，結合5G通信技術、物聯網技術和數據庫技術，提升數據傳輸容量及傳輸速率，終利用各類高速率、低延時的通信技術，為刮板輸送機智能運輸系統搭建通信高速橋梁，為實現刮板輸送機遠程實時運維和全壽命周期管理打下基礎。

　　刮板輸送機全生命周期管理技術是刮板輸送機智能輸送技術發展的重要組成部分之一，刮板輸送機全生命周期管理是通過射頻標簽、大數據、物聯網等技術對刮板輸送機的設計、生產、檢驗、運維及報廢等環節進行全生命周期數據記錄、存儲、分析及挖掘，使刮板輸送機智能輸送決策更加科學化，服務效能化，從而提升刮板輸送機智能輸送技術的可靠性及先進性。

　　未來，利用虛擬現實技術、數字孿生技術，將在地面控制中心重現井下采煤工作面設備運行場景。刮板輸送機在井下運行時，操作人員將在虛擬平臺中完成一系列作業流程，對刮板輸送機進行精準操控，實現井下刮板輸送機智能運行無人值守，運行故障提前預判，精準高效處理井下設備故障，為煤炭智能生產提供科學技術保障，實現煤礦井下智能化、無人化開采。

　　刮板輸送機智能監控技術的發展將秉承“綠色、安全、高效、智能”的礦山理念，結合互聯網、云平臺、大數據分析等技術手段逐步完成數據收集及價值的提取挖掘工作。刮板輸送設備要結合數據價值提取，推進設備優化與改進、建立刮板輸送設備專用的故障庫、決策庫，實現故障診斷、壽命預估、運行趨勢分析等功能，為促進國家能源發展實現全行業的設備數據統計與數據共享。
